中文液晶ＴＣＰ通訊之ＴＣＰ模塊配置方法

文章出處：http://www.newerahotelandvilla.com 作者：興邦開發部

TCP模塊配置方法

　　中文液晶售飯機ｔｃｐ通訊具有布線簡單方便，快捷，更換簡單，通信質量高，速度快的眾多優點。下面介紹的是售飯機第一次使用怎么配置的問題。

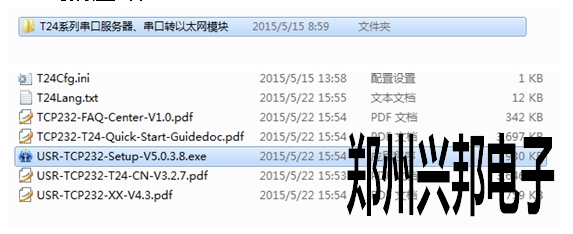

中文液晶售飯機TCP模塊配置工具

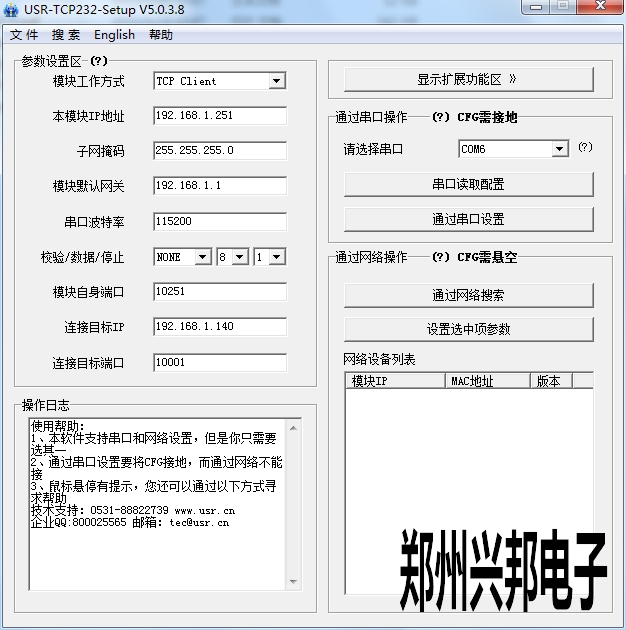

　　打開后雙擊上圖中USR-TCP232-Setup-V5.0.3.8.exe文件，結果如下圖所示



　　點擊通過網絡搜索，會搜索到模塊如下圖所示：



　　單擊藍色位置出現模塊默認配置，下面介紹模塊內容配置。

　　使用所需配置的地方如下：

　　1、模塊工作方式選用TCP Client

　　2、本模塊IP地址配置成192.168.······，根據客戶需要設置網段，需要注意的是所寫IP不能重復，也不能與路由器下其他電腦所用IP重復。

　　3、模塊默認網關192.168.第二步所設網段.1

　　4、串口波特率115200，根據機器設置的波特率配置

　　5、模塊自身端口取所填本地ip地址的最后一空的數字，比如所填ＩＰ為192.168.1.251那么該端口就是10251。

　　6、連接目標IP為所用電腦

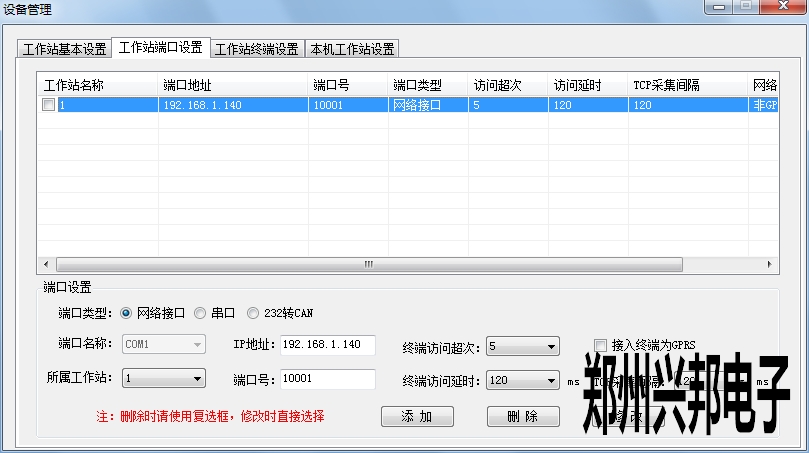

　　7、連接目標端口要與軟件所設端口號一致



８.點設置選中參數保存。
