售飯機集中布線注意事項

文章出處：http://www.newerahotelandvilla.com 作者：興邦研發部

售飯機集中布線注意事項

布線注意事項:

1.1、采用CAN通訊協議進行遠距離（≤1200m）通訊，不規范的布線方式會導致通訊的可靠性、穩定性和傳輸數據準確性的明顯下降。因此建議嚴格采用CAN網絡布線規范進行工程施工，以降低后期的維護工作量。

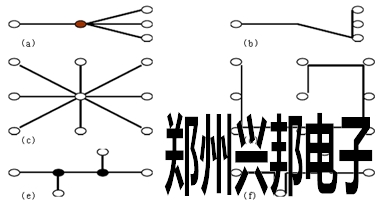

1.2、CAN聯網布線規范如下：  a.  根據總線型結構要求，下圖中a、c、e三種連接方式不正確，正確的方式應按b、d、f三種。不恰當的網絡連接在近距離、低速率的情況下可能能夠正常工作，但如果通訊距離加長、速率提高，其不良影響會越來越嚴重。

1.3、CAN通訊線規格：  帶屏蔽層的2芯雙絞線；  單股線橫截面積1.0平方毫米以上；1.4、接線方法：  網絡采用總線型結構；  雙絞線接CAN的CAN_H、CAN_L線，屏蔽層接地； 總線長度：≤1300米；支線長度：≤3米； 總線兩端各接一個120歐匹配電阻；  遠離高壓線；與電源線并行時CAN線屏蔽層要接地； 支線如沒接終端，應將其去掉（會反射信號產生干擾）；  盡量減少線路中的接點；接點處焊接良好、包扎緊密，避免松動和氧化； 檢驗布線是否合格：斷電時每個分節點2線間電阻為60～80歐左右方為合格。
