指紋門禁控制器接線說明
文章出處：http://www.newerahotelandvilla.com 作者：鄭州興邦科技技術部
[文章內容簡介]：

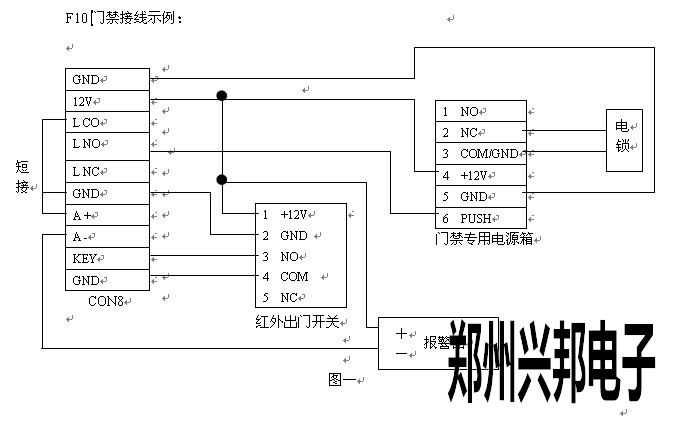

注：上圖為F10門禁接線圖，優點：
1、鎖和F10門禁主機兩路供電，不會相互影響；此圖所用電鎖為電插鎖,即通電常閉鎖;如要使用斷電常閉鎖,請接電源箱的NO和COM/GND兩端;
2、布線簡單，節約線材。

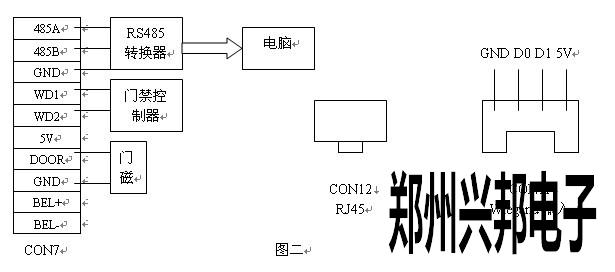

圖一對應門禁機上的CON8是控鎖的基本接法，其中報警器和圖二中所有設備為選用設備，可根據客戶要求安裝；圖中所用報警器為12V直流供電，如為其它報警器需另外單獨供電。
本文關鍵詞：門禁 [
]
